Perbedaan Slot PCI, AGP, Dan PCIe (Expansion Slot)

Teman2 kali ini saya akan membahas tentang perbedaan slot AGPPCI dan PCIe yang ada di dalam motherboard.
A. nah yang pertama yang akan kita bahas di sini adalah Slot PCI,
PCI ini adalah salah satu slot yang memiliki banyak fungsi, karena masih banyak dan sangat banyak peripheral komputer yang menggunakan Slot PCI, dari mulai VGA [sudah sangat jarang], ethernet card, LAN card, Sound card,USB card, Sata Card.
1. Contoh Slot PCI (paling bawah)

 2. Contoh Lan Card yang menggunakan slot PCI.

selain lan card, juga masih banyak lagi pheripheral komputer yang menggunakan slot PCI ini.

B. selanjutnya akan kita bahas yaitu slot AGP.  ini merupakan Slot VGA Card (kartu grafis) yang digunakan pada motherboard lama seperti LGA 478 dan komputer P3, saat ini sudah jarang digunakan dan dipasaran pun sudah mulai langka. AGP memiliki 2 macam jenis versi AGP 4x dan 8x, terakhir dari jenis slot AGP adalah AGP 3.0 yang umumnya disebut sebagai AGP 8x yang dirilis pada bulan November 2000. Spesifikasi ini mendefinisikan kecepatan hingga 533 MHz sehingga memungkinkan throughput teoritis hingga 2133 Megabyte / detik (dua kali lebih tinggi dibandingkan dengan AGP 4x). Namun demikian, fakta bahwa kinerja yang ditunjukkan oleh AGP 8x tidak benar-benar dua kali lebih tinggi dari 4x AGP
Nah pada gambar diatas adalah contoh slot AGP 8X, dan berikut ini adalah gambar penampaka contoh vga card (kartu grafis) yang menggunakan slot AGP

C. yang terakhir yang akan kita bahas pada malam hari ini adalah slot PCIe atau PCI-Express.
Slot ini adalah slot yang paling banyak digunakan dalam sebuah motherboard. ada beberapa tipe slot pci-e ini, antara lain PCIe x1, PCIe x2, PCIe x4, PCIe x8, PCIe x16 dan PCIe x32. namun yang paling populer adalah slot PCIe x16, karena banyak digunakan untuk memacang VGA Card Ad On pada sebuah komputer. dan berikut adalah data PCIe.

Kecepatan          Max
PCI-ex 1x        250 MB/s
PCI-ex 2x        500 MB/s
PCI-ex 4x        1000 MB/
sPCI-ex 8x      2000 MB/s
PCI-ex 16x     4000 MB/s
PCI-ex 32x     8000 MB/s

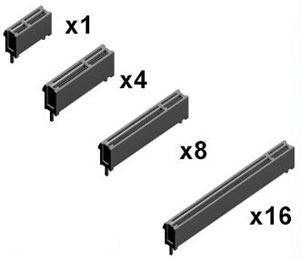

dan di atas ini adalah gambar slot PCIe X1, X4, X8, dan X16

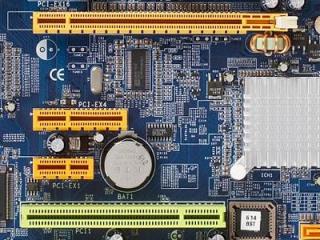

dibawah ini adalah  PCI 1(yang warna ijo) PCIe X1, PCIe x4, dan yang paling panjang PCIe x16

dan selanjutnya adalah contoh VGA Card yang menggunakan slot PCIe X16

nah, sudah dulu penjelasan sekilas tentang sebagian slot yang ada di sebuah motherboard.
terima kasih semoga bermanfaat.
