Perbedaan Socket PGA Dengan LGA

kali ini saya ingin berbagi informasi mengenai perbedaan socket PGA dengan LGA. sebenarnya banyak sekali referensi dari internet mengenai perbedaan dari kedua jenis socket ini, namun pada artikel kali ini saya menerbitkan penjelasan intinya saja. So.., langsung saja kita simak

Soket adalah tempat dudukan prosesor pada motherboard. Dudukan ini berbentuk segi empat dengan lubang-lubang kecil tempat tertancapnya kaki-kaki (pin-pin) prosesor yang tersusun membentuk matriks 2 dimensi. Susunan, letak, dan jarak antar lubang sama persis dengan susunan, letak, dan jarak antar pin-pin pada prosesor.
Istilah soket (nama lengkapnya adalah soket CPU atau soket prosesor) telah digunakan secara luas dalam dunia komputer untuk menggambarkan konektor yang menghubungkan motherboard dengan prosesor, khususnya untuk tipe komputer desktop dan server. Prosesor yang dimaksud di sini terutama prosesor berarsitektur Intel x86.

[+] Perbedaan [+]
[1] PGA (Pin Grid Array)

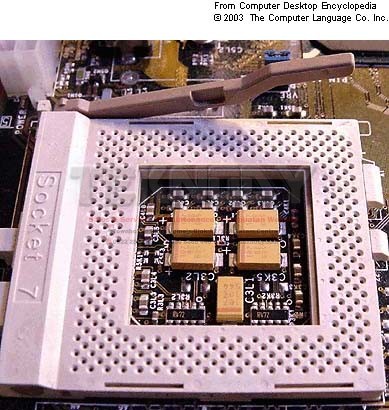

Arsitektur PGA (Pin Grid Array). Seperti telah disinggung di atas, pada soket tersebut banyak lubang-lubang tempat tertancapnya (diselipkannya) pin-pin atau kaki-kaki prosesor yang terletak di sisi bawah permukaan prosesor. Contoh soket yang menggunakan arsitektur ini adalah soket 370 (untuk dudukan prosesor Intel Pentium 3), socket 423 dan socket 478 (untuk dudukan prosesor Intel Pentium 4).

Socket 370 berarti dudukan prosesor tersebut memiliki 370 lubang. Dengan sendirinya socket tersebut untuk dudukan prosesor yang jumlah kaki atau pin-pin-nya sebanyak 370 pin. Prosesor jenis ini biasanya prosesor Intel Pentium 3. Begitu juga pengertian untuk socket 423 dan socket 478.

[2] LGA (Land Grid Array)

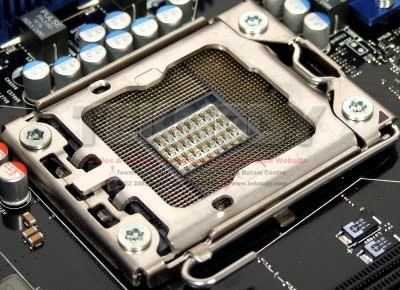

LGA (Land Grid Array). Pada tipe LGA, pin-pinnya tidak terdapat pada prosesor, tetapi terdapat pada soket. Jika pada arsitektur PGA, pin-pinnya terletak pada prosesor, maka pada LGA, pin-pinnya ada pada soket. Pin-pin ini yang kontak langsung dengan sisi bawah/dasar prosesor tipe LGA.

Dudukan prosesor pada motherboard tidak selalu berbentuk soket, ada pula yang berbentuk slot, atau dapat dikatakan dudukan berbasis slot (memang bentuknya lebih mirip slot ekspansi dari pada soket). Prosesornya sendiri dikemas menggunakan dudukan berbentuk slot yang disebut single edge connection. Dudukan berarsitektur slot ini, banyak digunakan pada prosesor Pentium 2 dan Pentium 3.

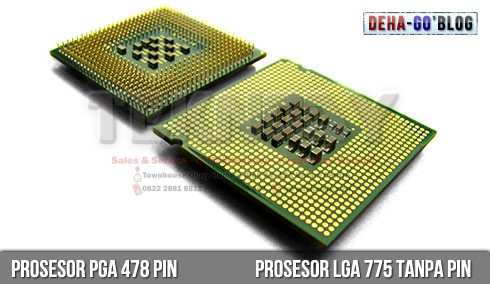

Nah, itulah perbedaan socket PGA dengan LGA
Note :
PGA = pendingin dan kipasnya Persegi
LGA = pendingin dan kipasnya Lingkaran
sekian untuk artikel kali ini, semoga bermanfaat..
