Settingan Awal Modem Speedy Untuk Disambungkan Ke Mikrotik

Tutorial Setting Awal Speedy ke Mikrotik

Pertama, untuk menset Mikrotik sebagai Client PPPoE atau gateway. diperlukan set Modem Speedy dalam mode Bridge. Di sini, akan dibahas cara set Modem Speedy kedalam mode Bridge, supaya dapat digunakan dial up oleh Mikrotik melalui modem Speedy. Modem yang Penulis gunakan ialah Modem TP-Link TD-8817.

Marilah kita bahas cara setting Modem TP-Link TD-8817 dengan Mode Bridge. Apa itu Mode Bridge? Mode bridge adalah tipe koneksi yang berfungsi hanya untuk jalan / jembatan koneksi yang dilakukan oleh suatu PC ke server ISP (misal Speedy). Tipe koneksi ini (Mode Bridge) biasanya dipakai jika kita ingin melakukan setting Dial Up Speedy melalui Router misalnya Mikrotik.

Berikut ialah ilustrasi jaringan yang akan kita set :
ISP (Speedy) -> Modem (mode Bridge) > Router ((Mikrotik) untuk Dial Up) > PC/Laptop

Secara garis besar, Modem hanya berfungsi sebagai jembatan yang menghubungkan antara ISP dengan Mikrotik, bukan sebagai peran Dial Up.

Berikut ialah tahap  tahap settingan Modem ke dalam mode Bridge :

1. Pastikan Konektor (RJ 45) dari modem terhubung ke Laptop / PC anda.

Buka Browser Anda. Browsernya misalnya : Mozilla Firefox, Opera, Google Chrome, Safari atau Internet Explorer.
Ketik IP Modem Anda pada web URL browser :
192.168.1.1
Masukan username & password modem anda.
Username : admin (default)
Password : admin (default)

Note : Pada Modem ADSL bawaan Telkom maupun yang lain, IP default tidak selalu 192.168.1.1 . Ada juga yang IP defaultnya 192.168.1.254.
Jadi jika IP tersebut gagal masuk dan tidak keluar seperti gambar diatas, sebaiknya Anda browsing dulu apa IP default modem ADSL tersebut. Atau IP defaultnya telah diganti oleh pihak lain, maka dianjurkan untuk reset modemnya.

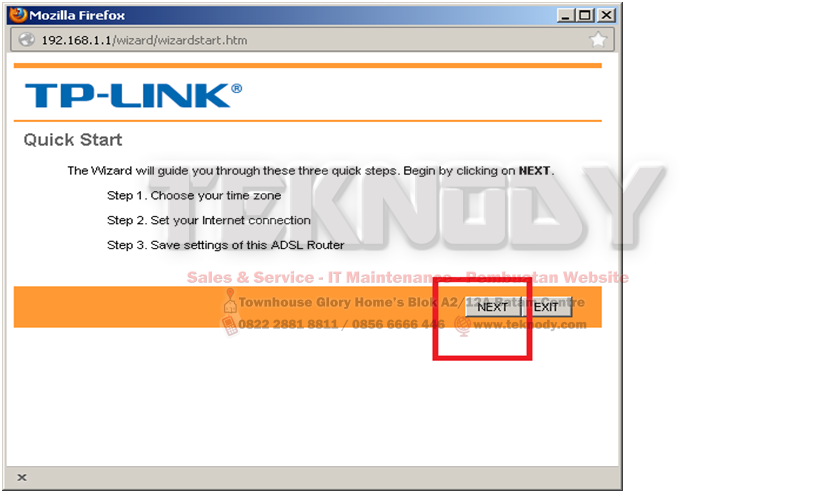

2. Kemudian Pilih Menu Quick Start dan pilih Run Wizard.

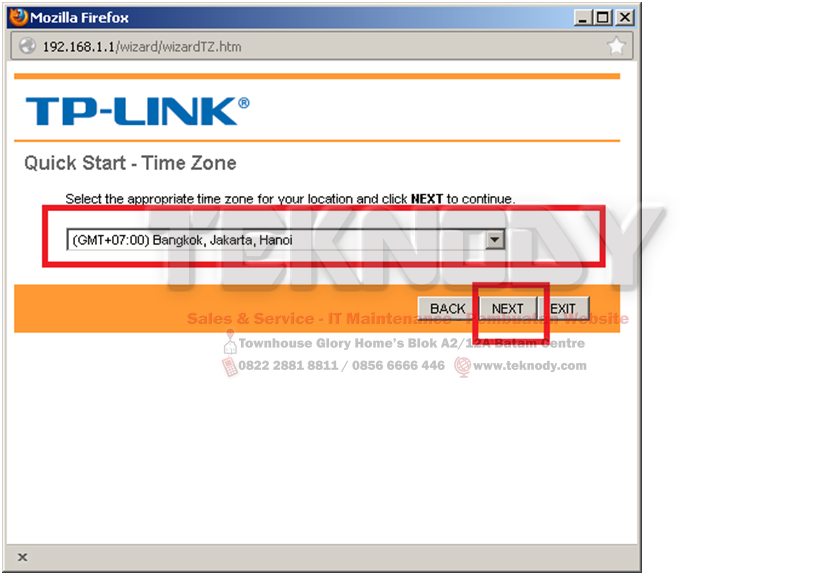

3. Pilih Gmt+07.00 bangkok, jakarta, hanoi dan Next

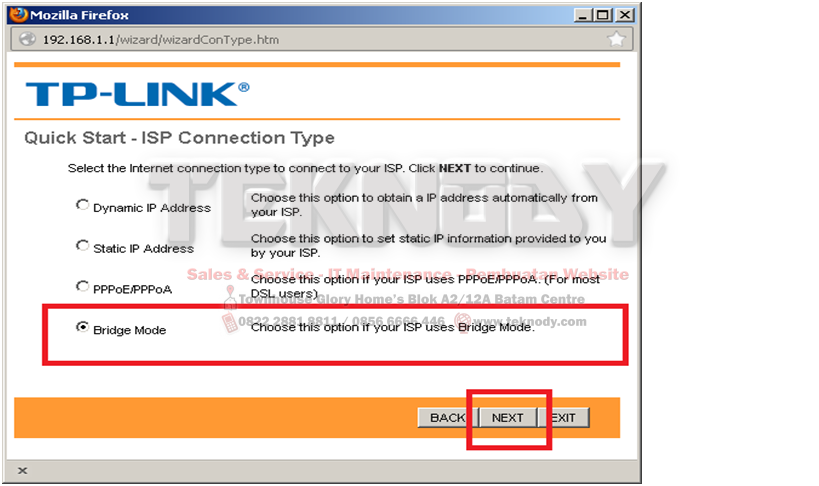

4. Pilih tipe koneksinya yaitu Mode Bridge .

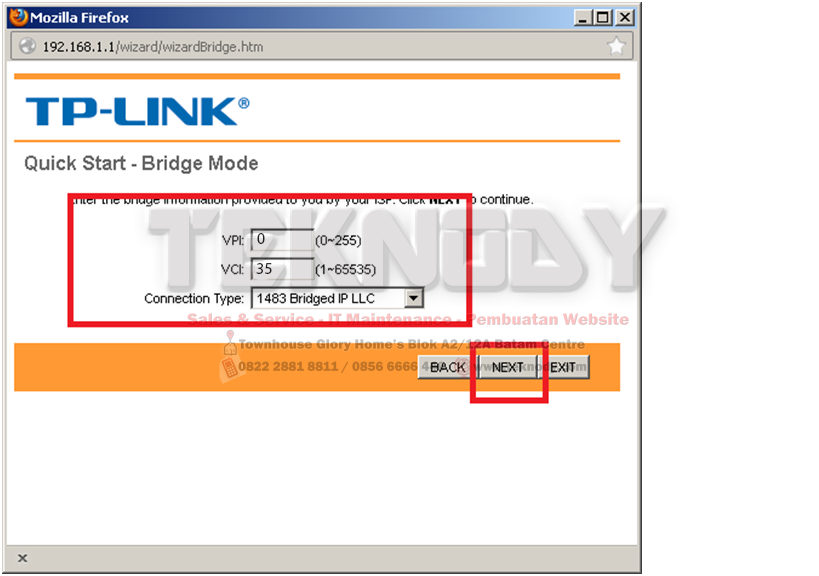

5. Pilih Connection Type 1483 Bridged IP LLC dan Edit VPI dan VCI nya sesuai dengan daerah masing-masing. Disini Penulis berada diwilayah Sumatera, jadi digunakan code berikut ini.
VPI : 0 (rubah sesuai daerah)
VCI : 35 (rubah sesuai daerah)
Connection Type 1483 Bridged IP LLC (Jangan diubah)

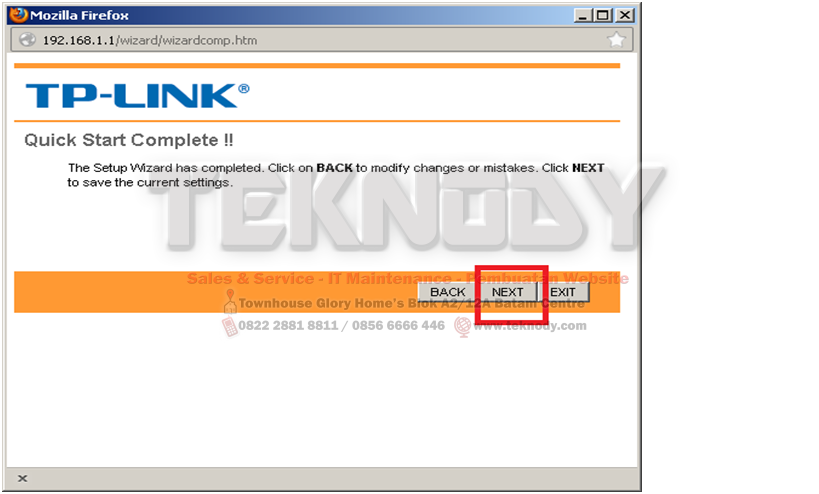

6. Next

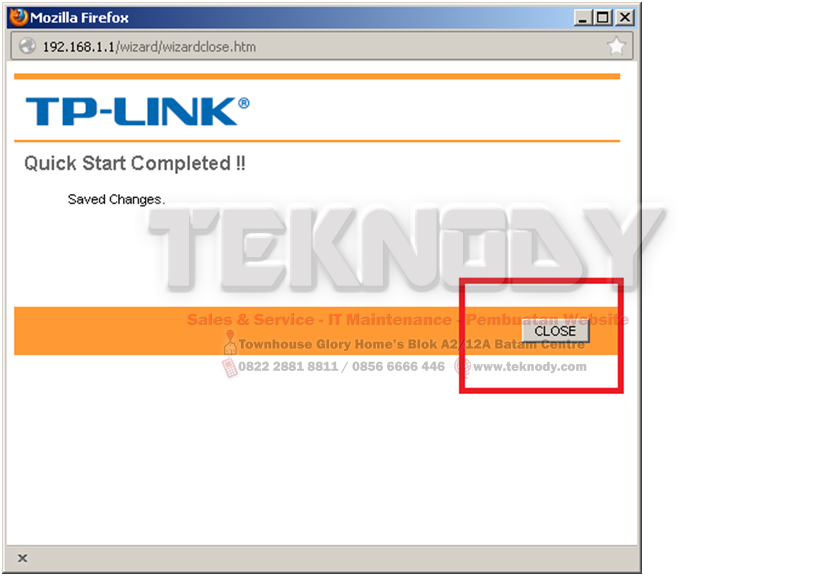

7. Close
Selesailah Untuk settingan Modem menjadi mode bridge dan dapat di koneksi ke Mikrotik untuk melakukan dial up. Semoga bermanfaat.
